Kit Automatisme de portail BH23/254/HS
Le nouveau moteur numérique BRUSHLESS Roger Technology est sans balais triphasé à champ magnétique permanent orienté.
Montage extérieur
- Motoréducteur BRUSHLESS auto bloquant à bras articulé 24V A USAGE INTENSIF
- Indiqué pour portails battants jusqu'à 2.80m
- Possibilité de déblocage par clé personnalisée qui permet l’ouverture du système de l'intérieur en cas de manque d’énergie électrique
- Fin de course mécanique (Butées réglables)
Kit motoréducteur électromécanique BRUSHLESS 36V, usage INTENSIF, à bras articulés avec encodeur intégré et butée mécanique réglable en ouverture et en fermeture, pour portails battants jusqu'à 2,8 m le vantail.

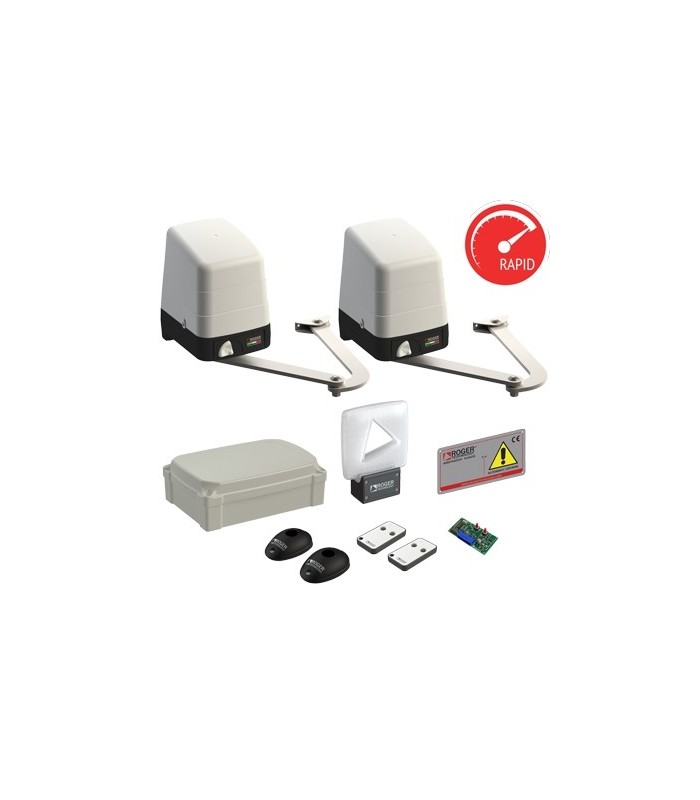

Composition du Kit
- 2 BH23/252/HS Motoréducteurs BRUSHLESS rapide, basse tension avec bras standard, irréversible.
- 1 EDGE1 Armoire de commande pour 2 moteurs BRUSHLESS.
- 1 H93/RX22A/I récepteur à 2 canaux 433,92 Méga hertz.
- 2 E80/TX52R/2 émetteurs 433,92 Méga hertz à 2 canaux, portée en champ libre 100m, possibilité de générer 65536 codes mais aussi de copier d'autres émetteurs à code fixe.
- 1 R90/F4ES jeu de photocellules.
- 1 FIFTHY24 Feu clignotant à LED avec antenne incorporé.
Caractéristiques
|
Alimentation ligne:
|
230V AC - 50Hz
|
|
Alimentation moteur:
|
36V
|
|
Puissance nominale:
|
160W
|
|
Fréquence d’utilisation:
|
Utilisation intensive
|
|
Couple:
|
50 - 200 Nm
|
|
Température d’exploitation:
|
-20 + 55°C
|
|
Degré de protection:
|
IP43
|
|
Type de moteur:
|
Irréversible
|
|
Vitesse de manœuvre:
|
1,5 - 4 Rpm
|
|
Temps ouverture pour 90°:
|
10 - 18s
|
|
Fin de course:
|
Arrêt mécanique en ouverture et fermeture
|
|
Encodeur:
|
Encodeur natif numérique SENSORLESS à 48 PPR
|
|
Cycles de fonctionnement par jour (ouverture/fermeture 24 heures sans arrêt):
|
1200
|
|
Dimensions maximum du produit (L x W x H):
|
230 x 190 x 284mm
|
|
Poids du produit emballé:
|
31,9kg
|
Dimensions et côtes d’implantation
