Ce kit universel permet de remplacer les ressorts de TORSION d'une porte de garage sectionnelle ISOLEE 40mm par des ressorts de TRACTION multiples horizontaux (avec moteur au centre au plafond)
Garanties sécurité
Livraison rapide pour les petites pièces détachées
Règlement rapide.
Compatible :
- avec les portes sectionnelles à ressorts de Torsion motorisées
- avec les portes sectionnelles à ressorts de Torsion manuelles
- les câbles et les ressorts étant à installer à l'extérieur des rails, prévoir un espace d'environ 10 cm de chaque côté des rails pour le passage de ceux-ci.
Ce kit est fourni avec ce qu'il faut pour remplacer vos ressorts, poulies, attaches, câbles, visserie...
La force des ressorts est adaptée selon la largeur de votre porte.

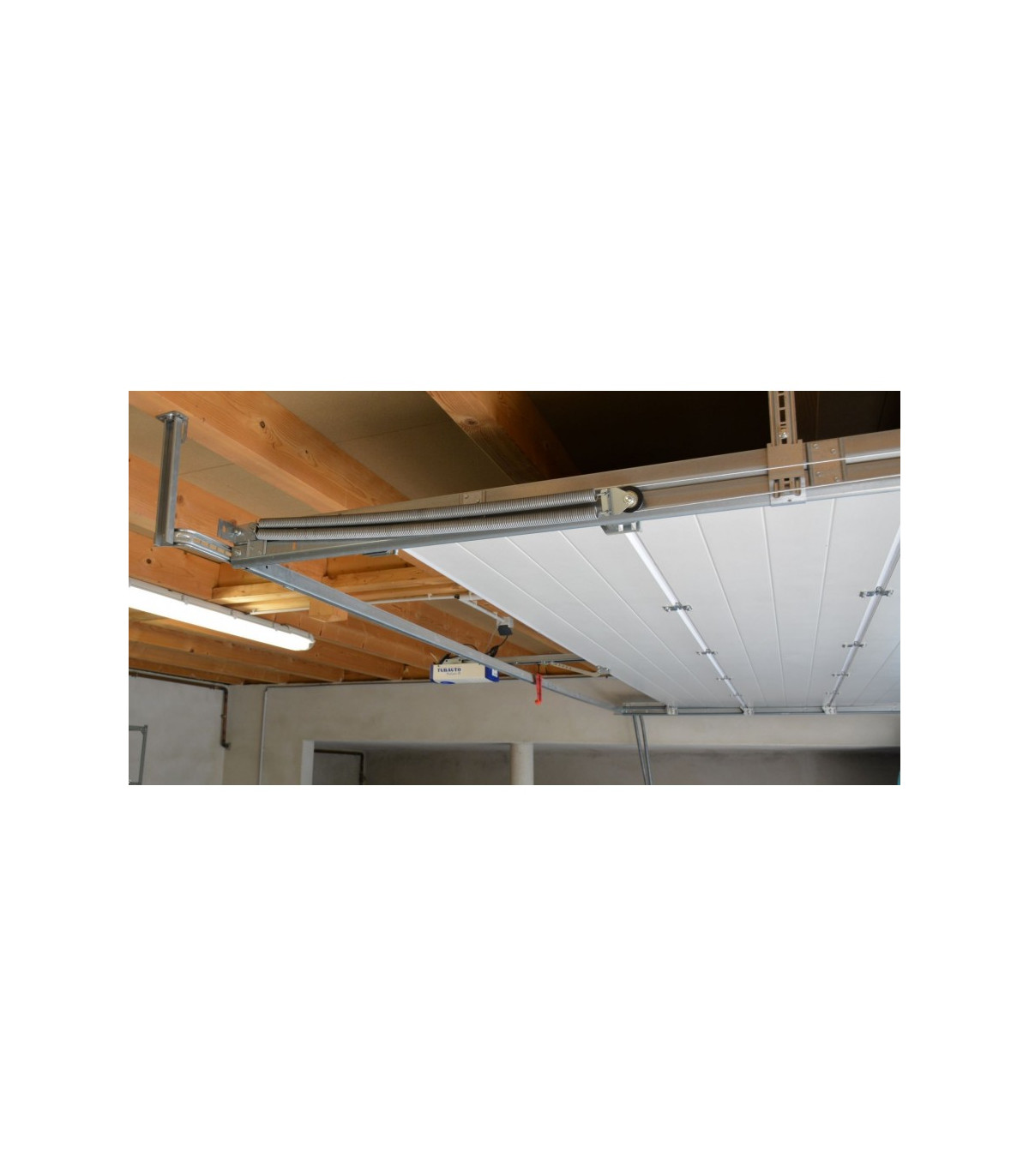

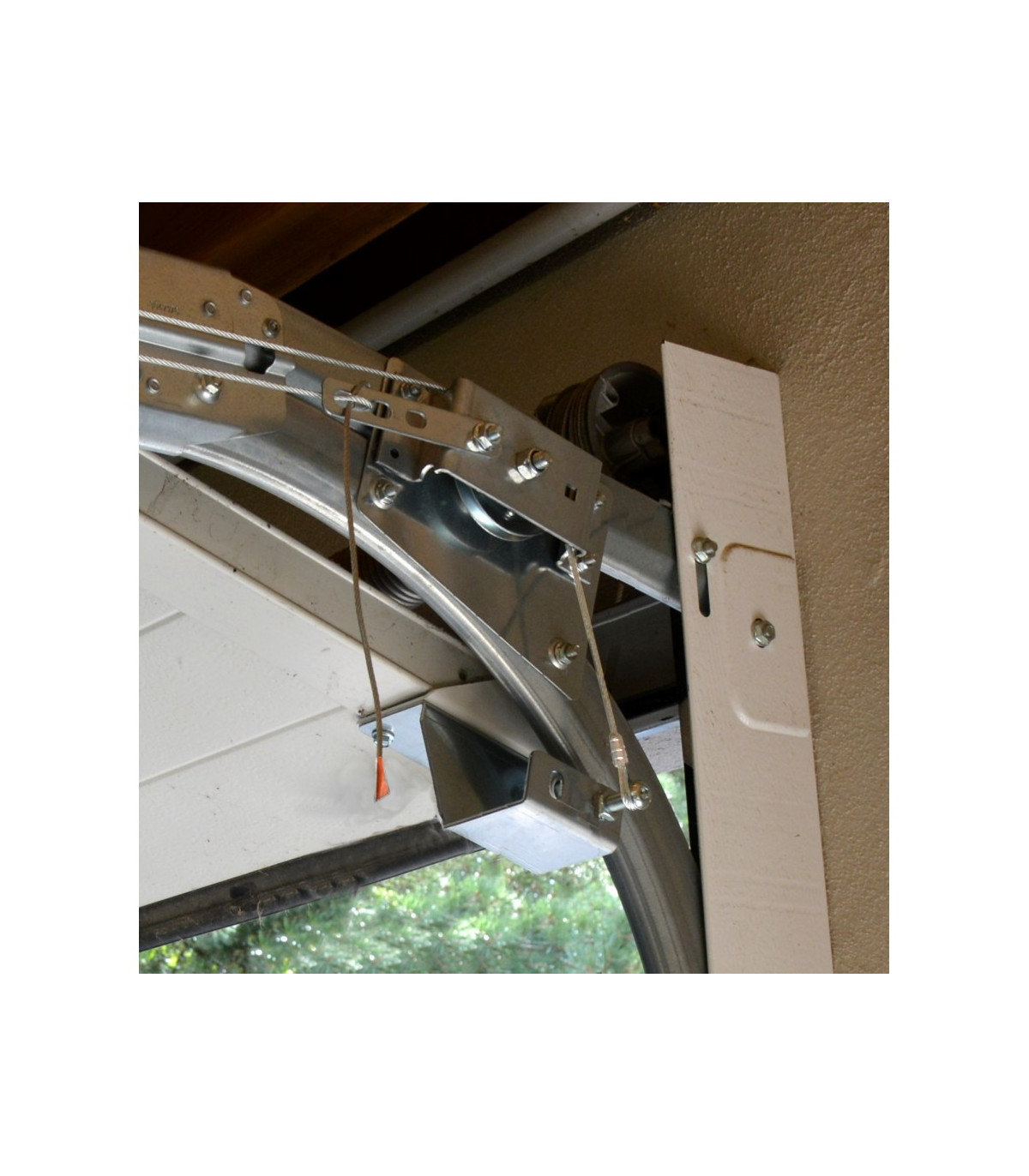

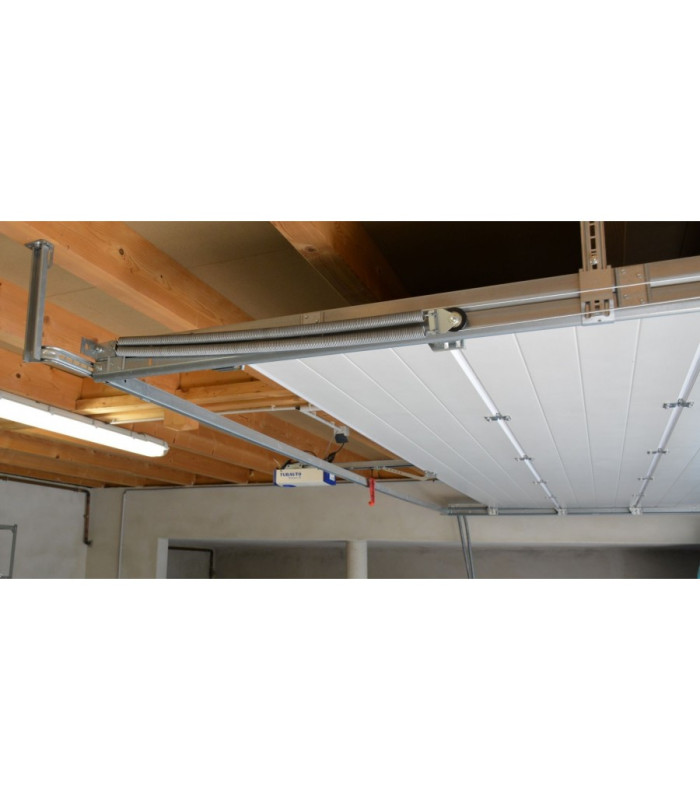

Exemple d'une installation réalisée :

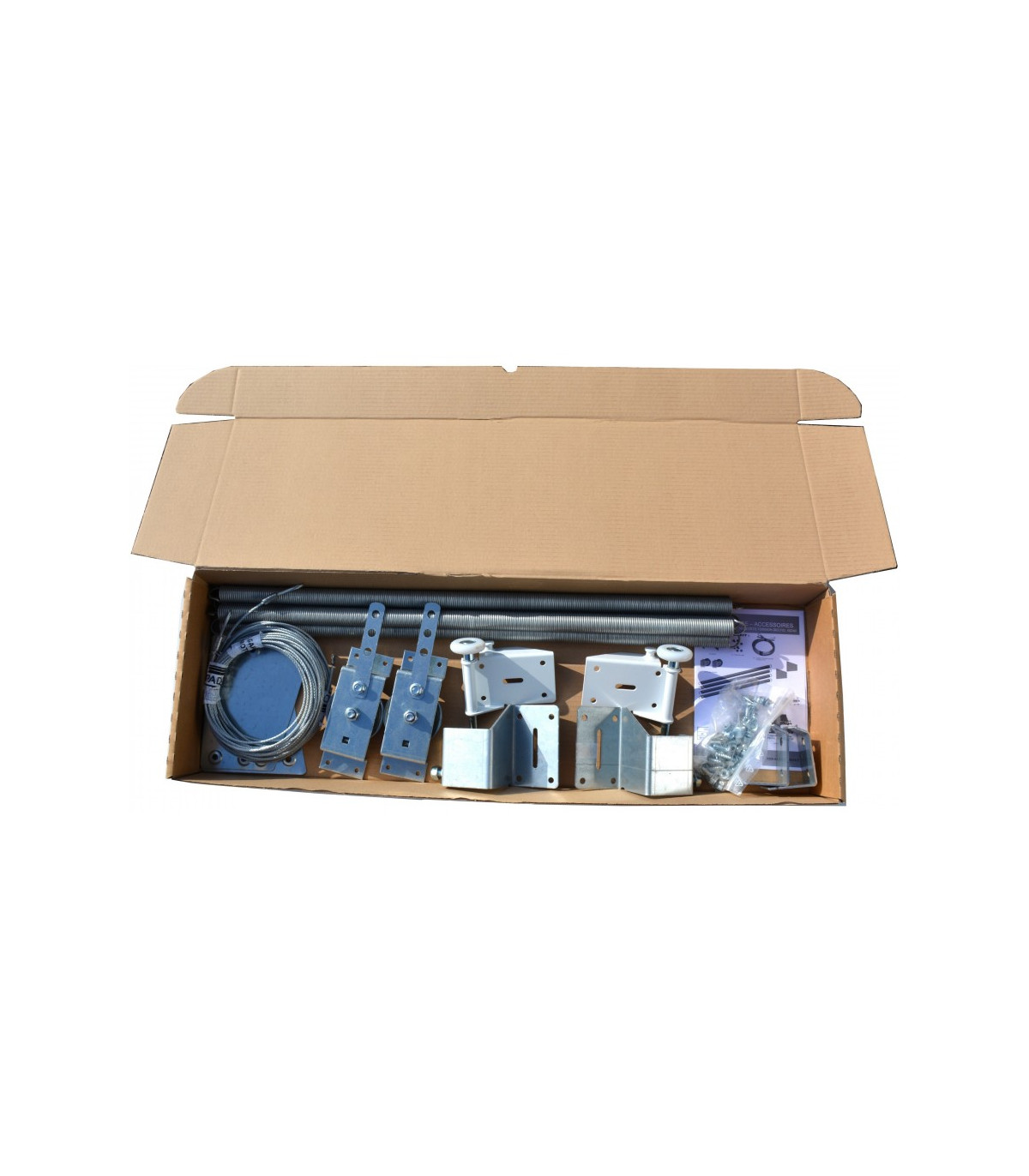

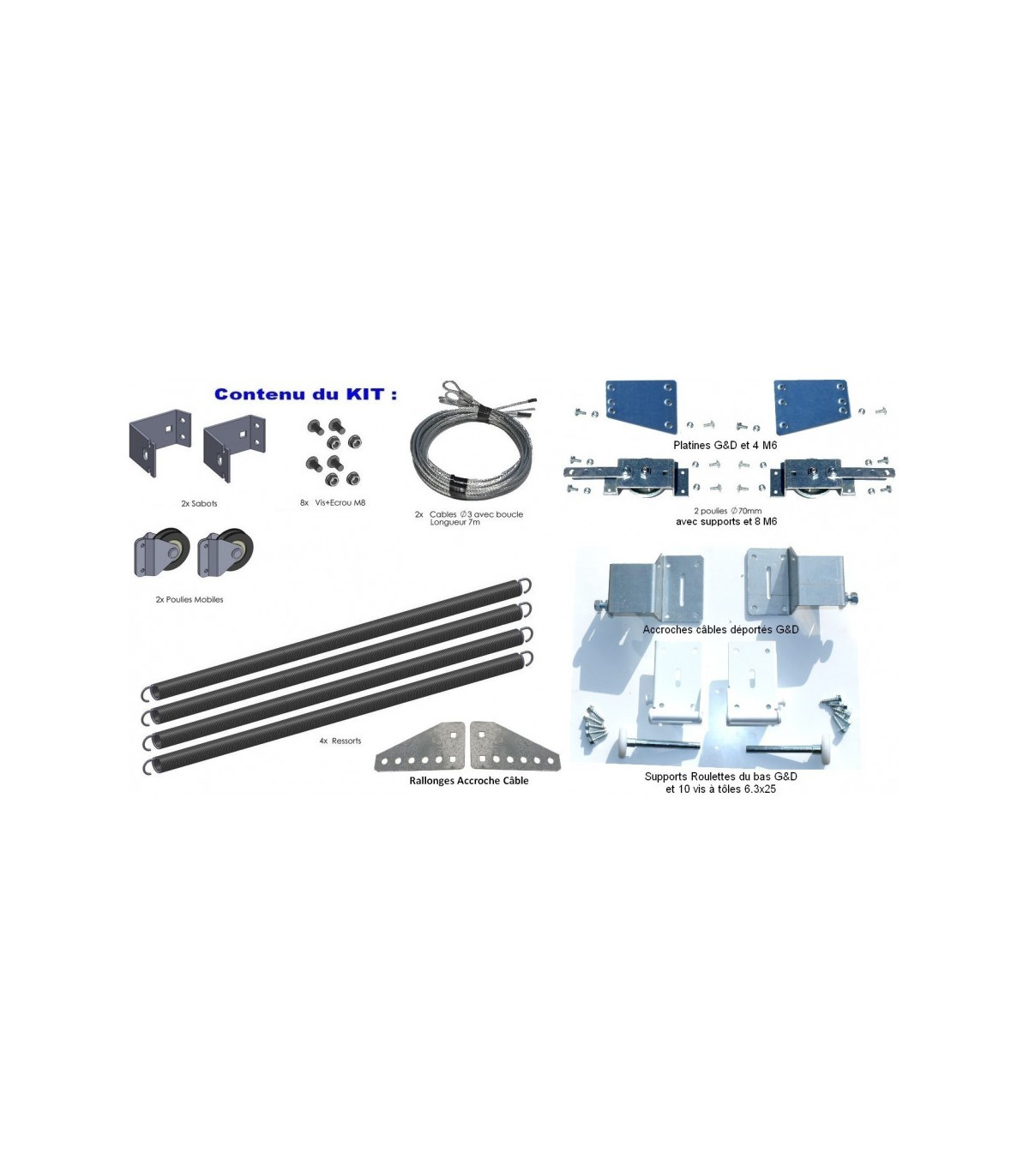

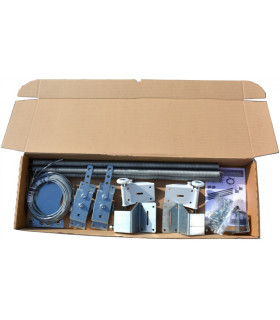

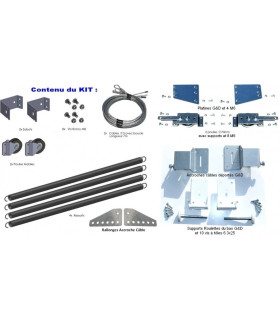

Contenu du kit:
2 sabots + 2 boulons M8
2 supports roulettes sectionnelle du bas G&D
2 roulettes roulement à bille tige Ø11
2 accroches câbles déportés G&D + rallonge
10 vis à tôle 6.3x25
2 poulies mobiles nylon Ø50
2 poulies fixes Ø70 montées sur support avec accroche câble perforés
2 câbles Ø3 avec boucle L7m
2 goulottes en acier pour retenir et cacher les ressorts le long des rails de la porte
4 ressorts adaptés à la taille de votre porte

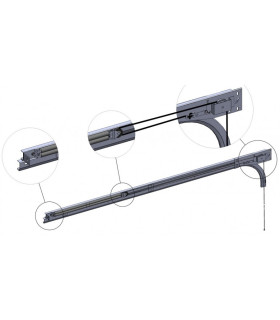

Pour l'installer sur votre porte
ATTENTION À FAIRE EN SECURITÉ PORTE OUVERTE ET BLOQUÉE, RESSORTS DEMONTÉS !!

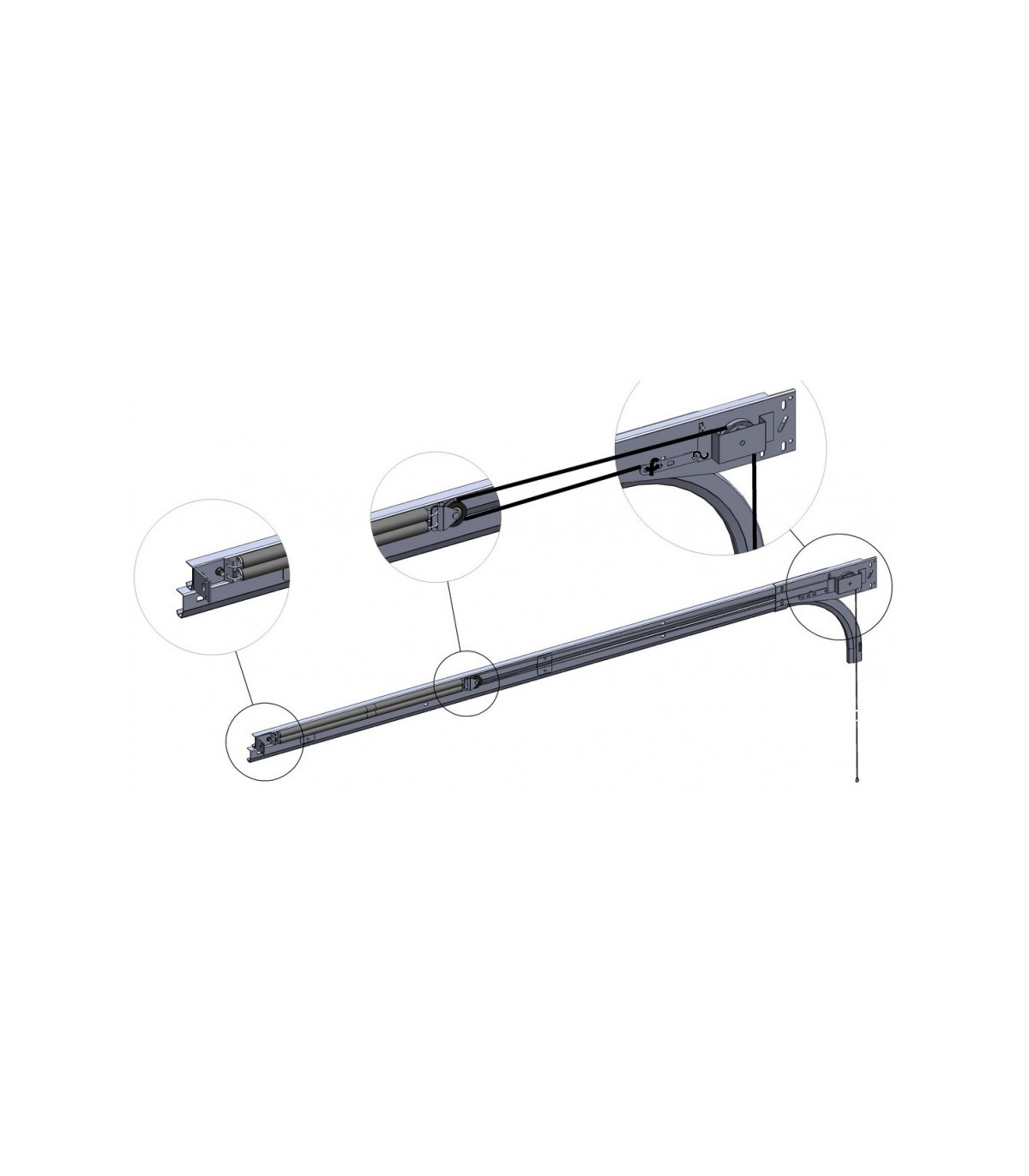

Fixer le sabot d'accroche à l'arrière de vos rails horizontaux

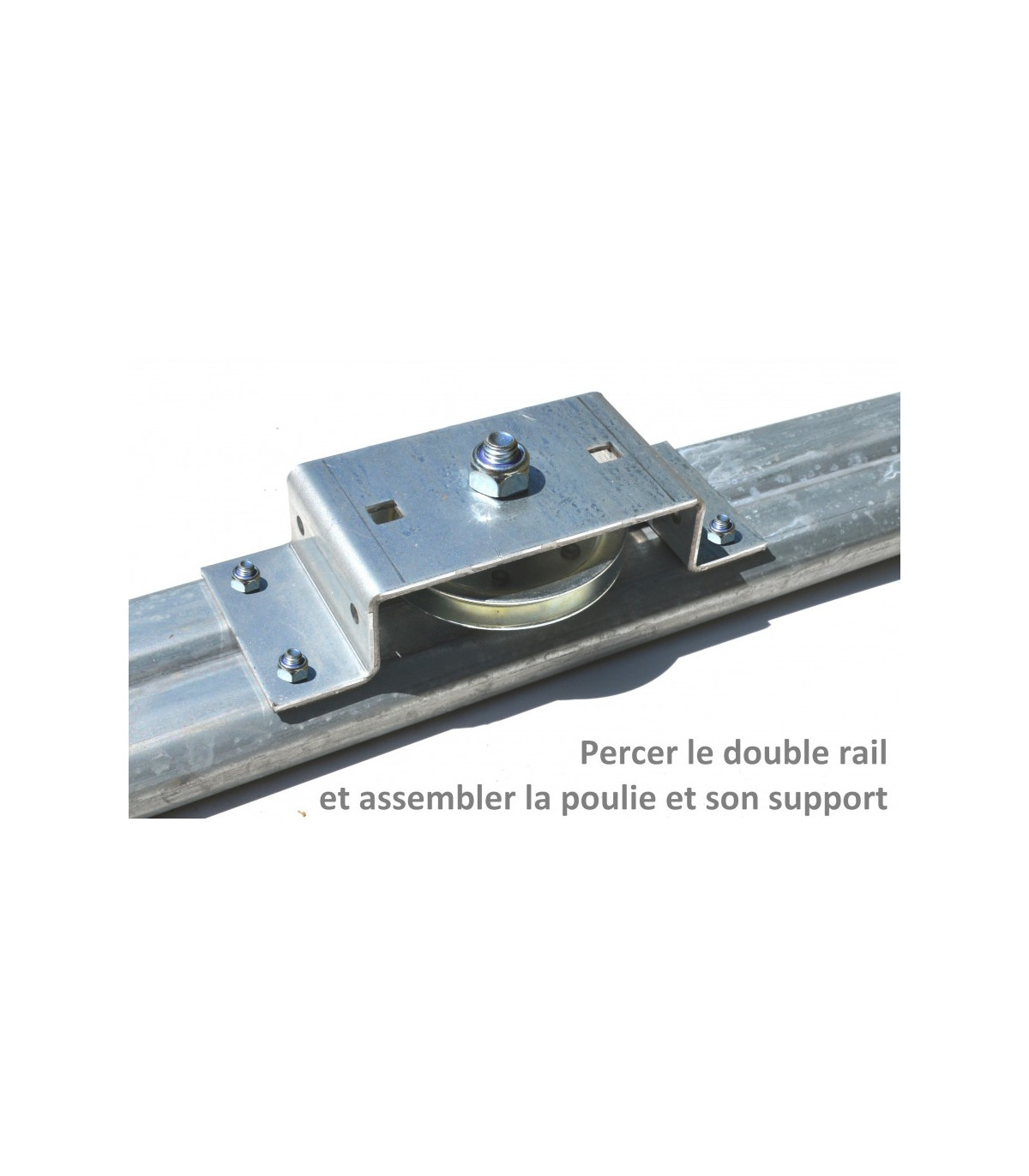

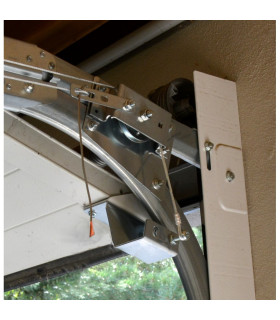

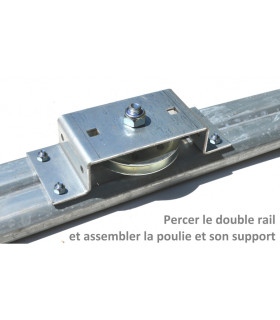

Fixer la poulie de 70mm et son support à l'avant de vos rails
Démonter les anciens câbles et supports roulette du bas

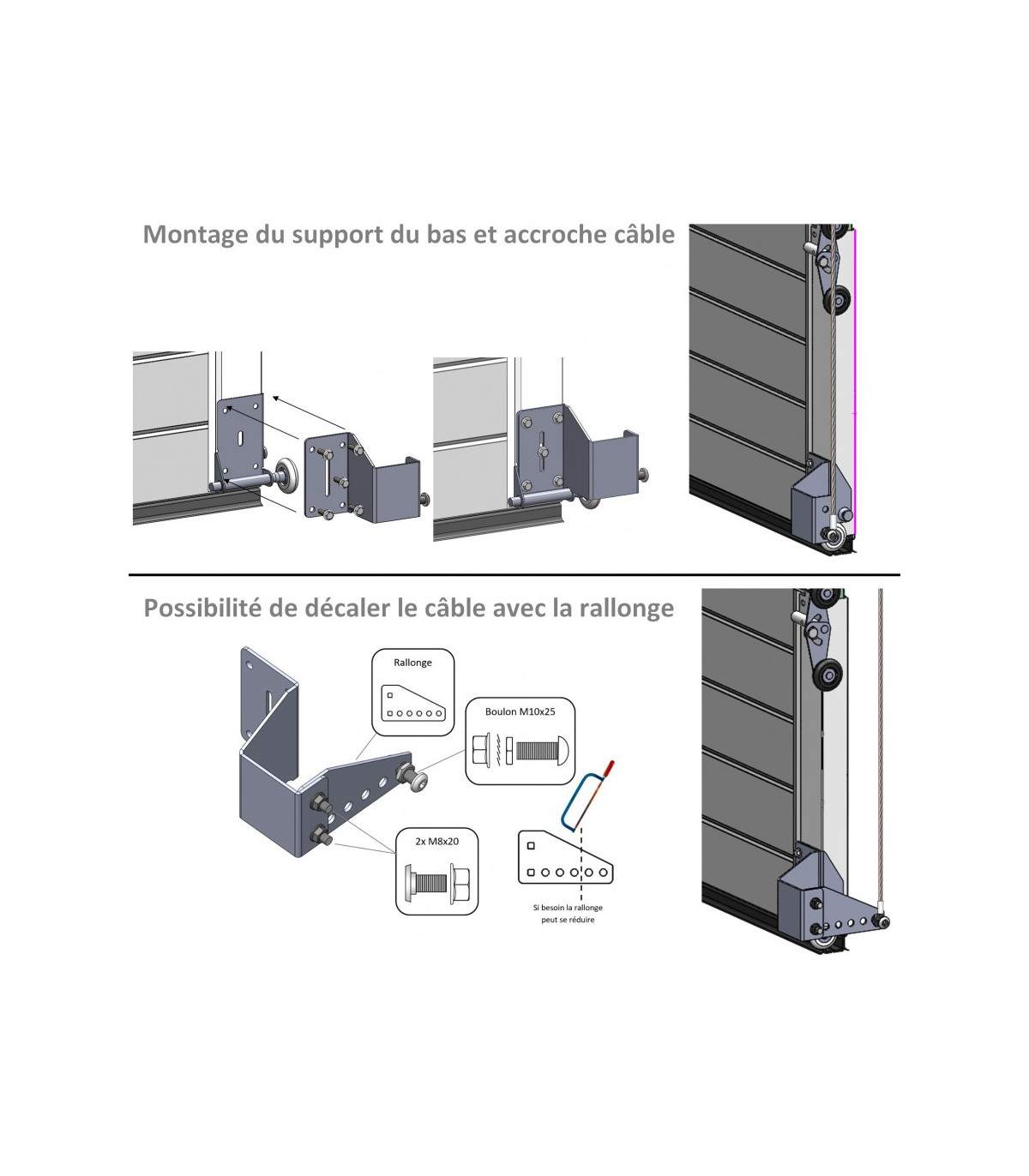

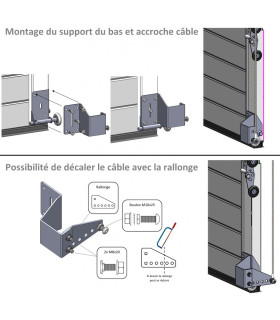

Fixer les nouveaux supports roulette du bas
Accrocher les ressorts à la poulie mobile et le sabot
Passer les boucles des câbles aux supports roulettes du bas, puis poulie Ø70mm, poulie mobile Ø50mm et accrocher à la barette perforée
Tester l'équilibrage et la tension des ressorts
Ce kit est un kit "d'adaptation". Il est possible que, selon la conception de votre porte de garage, le montage soit à adapter légèrement.
